私たちの身の回りには、鏡のように見えて実は光を透かすハーフミラーが使われている場面が意外と多くあります。例えば、スマホの顔認証や車のヘッドアップディスプレイにも欠かせない光学部品です。ハーフミラーは、光を巧みに反射・透過させることで、映像や情報をより便利に、そして精密に届ける役割を担っています。今回は、ハーフミラーの仕組みから使われ方、そしてこれからの技術の進化まで、わかりやすく5分で理解できるようにまとめました。



 【１】ハーフミラーとは？

ハーフミラーは、入射した光の一部を反射し、残りの光を透過させる光学部品であり、光の経路を分割・制御する重要な役割を果たします。一般には「ビームスプリッター」とも呼ばれ、光学システム内で光を複数の経路に分けたり、別の光路からの光を合成したりする際に欠かせない存在です。

なぜ「ハーフミラー」と呼ばれるかというと、光を全て反射したり全て透過したりするのではなく、適切な割合で反射と透過を分けることで、システムの効率や機能性を最大限に引き出すためです。例えばレーザー光を対象物と観測器に同時に届けたい場合、基本的には50％ずつ分割することが多いですが、対象からの反射光が弱い場合には、反射率を高めて透過率を下げる（例えば30％反射・70％透過）ことで、信号の検出感度を高める工夫がなされます。

また、映像の投影やディスプレイでは、光量のバランスが画質や明るさに直結します。反射率と透過率の比率を調整し、目的に応じて光の配分を最適化することで、高性能な映像表現が可能になります。さらに、光路内での不要な反射や干渉によるノイズやゴーストイメージを抑えるために、一部のみ反射・透過させることで光学ノイズの低減を図る場合もあります。

✅信号分割・合成

例えば、レーザー光を観測器と対象物に同時に届けたい場合、50:50の分割が基本ですが、測定対象の反射光が弱い場合は反射率を高め透過率を下げる（例：30%反射・70%透過）ことで信号の検出感度を向上させます。

✅光量の最適化

投影やディスプレイでは、光量バランスが画質や明るさに直結します。反射・透過比率を調整し、目的に応じて光の配分を最適化することで高性能な映像表現が可能となります。

✅ノイズ低減・干渉制御

光路内の反射や干渉を制御するため、光の一部のみを反射・透過させることで不要なノイズやゴーストイメージを低減する効果もあります。

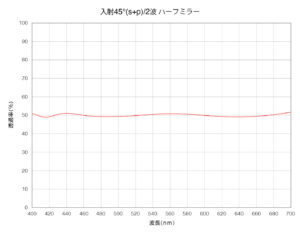

ハーフミラーの反射率と透過率の比率は、用途によってさまざまに調整されます。代表的な50:50のハーフミラーは光をほぼ均等に分割しますが、たとえば透過光を優先したい場合は30％反射・70％透過の比率が用いられます。逆に反射光を多く取り出したい計測系などでは、70％反射・30％透過のタイプが適しています。さらに、20:80や40:60といった細かなカスタム比率もあり、光学系の性能要求に応じて最適化されています。

✅30%反射・70%透過

反射光を少なめにしつつ、透過光を多く通す場合。例えば、透過経路の光を優先したいときに有効です。

✅70%反射・30%透過

反射光を多く取り出したい計測系や検出系に適しています。

✅その他カスタム比率

特殊用途では20:80、40:60など細かく反射・透過比を設定し、光学系の性能や要求仕様に最適化します。

さらに重要なのは、ハーフミラーは単に反射・透過の比率を決めるだけでなく、光の波長による特性変化（波長依存性）や入射角の変化に対する影響も設計段階で精密に制御されていることです。これにより、特定の波長域のみを効率よく分割したり、光の入射角が変わっても性能が安定して維持されたりする高度な光学特性が実現されています。

【2】ハーフミラーとマジックミラーの違い

ハーフミラーとマジックミラーは、どちらも光を反射・透過させる性質を持つ鏡ですが、その目的や仕組みには大きな違いがあります。

まずハーフミラーは、入射した光の一部を反射し、残りを透過させることで光の経路を分割・制御する光学部品です。光の反射率と透過率は用途に応じて自由に設計されており、例えば50％ずつの光を反射・透過するものや、30％反射・70％透過のようにバランスを調整したものもあります。ハーフミラーはプロジェクターや光学計測装置、光通信機器など、光の精密な制御や分割・合成が必要な分野で広く使われています。外観としては、両側から見ると鏡面とガラスの中間のように、光が透けて見えるのが特徴です。

一方、マジックミラー（別名ワンウェイミラー）は、主に人の視線をコントロールするための特殊な鏡です。こちらは鏡の表面に薄い半透膜が施されており、照明の明るさの違いによって見え方が変わります。明るい側からは鏡のように反射して相手の姿を映し出しますが、暗い側からは透過して向こう側を見ることができます。この特性を活かして、監視室の窓や心理実験の観察窓、プライバシー保護が必要な場面で利用されています。マジックミラーは照明環境によって見え方が左右されるため、必ずしも両面均等に透過や反射するわけではありません。

まとめると、ハーフミラーは光学的な目的で光のエネルギーを意図的に分割・制御する装置であり、反射率・透過率を設計によって自在に調整できます。一方、マジックミラーは視覚的な効果を目的として、光の透過と反射を照明条件に依存させているため、主に人の視線制御やプライバシー保護に使われるという点が大きな違いです。このように用途も構造も異なる両者は、それぞれの特徴を活かして最適な場面で使い分けられています。

【3】ハーフミラーの構造

ハーフミラーは、光学的な反射率と透過率を精密に制御するため、主に以下の構造要素で構成されています。

基板ガラス

ハーフミラーの基盤となるのは、高い光学透明性と優れた機械的強度を持つガラス基板です。基板は光学特性に影響を与えるため、光学ガラス、石英ガラス、または特殊な低膨張ガラスなど、用途に応じて最適な材料が選択されます。基板の表面平滑性や清浄度も、多層膜の品質や光学性能を左右する重要な要素です。

誘電体多層膜コーティング

ハーフミラーの核心技術は、基板上に形成される誘電体薄膜の多層構造にあります。異なる屈折率を持つ誘電体材料を数十層にわたり交互に積層することで、薄膜干渉効果を利用して光の反射率と透過率を精密に制御します。各層は、光の波長の1/4（四分の一波長）程度の厚さに設計されることが多く、これにより特定の波長での反射波と透過波の干渉が強め合い、所望の反射・透過特性が実現されます。多層膜設計は、波長依存性だけでなく入射角依存性も考慮されており、光が斜めから入射しても安定した性能を発揮できるよう最適化されています。

※ご参考：金属薄膜を用いたハーフミラー

誘電体多層膜以外に、金属（アルミニウム、銀、金など）の薄膜を用いたハーフミラーも存在します。メタリック薄膜を用いたハーフミラーも、誘電体多層膜とは異なる特性を持ちます。一般的にアルミニウムや銀、金などの金属薄膜を単層で基板上に形成することで製造されます。金属薄膜は製造工程が比較的シンプルで済むためコスト面でのメリットがあります。また、広い波長帯域にわたって均一な反射特性を示すことが特徴です。

しかしながら、誘電体多層膜と比べるといくつかの課題も存在します。まず耐久性の面では、金属薄膜は酸化や腐食の影響を受けやすく、環境条件によって劣化しやすい傾向があります。そのため長期使用や過酷な環境下での安定性に劣る場合があります。また透過率に関しても、金属は光を吸収しやすいため透過率が低く、光の損失が大きくなることが避けられません。さらに、反射率や透過率の調整については、金属薄膜の厚みを変えることで一定の調節は可能ですが、誘電体多層膜のように細かな光学特性の最適化や波長依存性の制御は難しく、自由度が限られています。

より高い性能や複雑な光学制御が求められるハーフミラー用途においては、誘電体多層膜が主流となっています。一方で、コストや製造の容易さを重視する簡易用途や一部の特定条件下では、メタリック薄膜を用いたハーフミラーが採用されることもあります。

【4】ハーフミラーの用途

ハーフミラーは、その光の反射・透過特性を活かし、多様な先端技術分野で重要な役割を果たしています。主な用途と技術的背景を詳述します。

✅プロジェクションシステム

プロジェクション技術では、光源からの光を複数の光路に分割し、色成分や映像情報を別々に処理・合成する必要があります。ハーフミラーは、例えば赤・緑・青の各色光を適切に分割し、再結合するためのビームスプリッターとして用いられます。特に3D映像やレーザープロジェクションでは、高輝度かつ高均一性の光を効率良く分割・合成するために、薄膜の高精度な設計と安定した反射率・透過率が求められます。

✅光学計測機器

レーザー干渉計、分光装置、距離測定器などの精密計測機器においては、レーザー光を目的の光路に分岐しつつ、一部を検出器に導くためにハーフミラーが不可欠です。例えばレーザー光の強度を一定に保ちながら、反射光を高感度センサーへ導くことで、精密な光路長測定や微小変位の検出が可能となります。このため、膜層の厚み精度や基板の平面度、反射率の波長依存性を厳密にコントロールする技術が重要です。

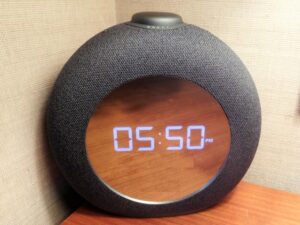

✅次世代ディスプレイ技術

ヘッドアップディスプレイ（HUD）や拡張現実（AR）デバイスでは、ハーフミラーが映像光と外界の光景を合成する役割を担います。この際、ハーフミラーは高い透過率を保ちつつ、映像光の反射率を確保しなければならず、視認性や色再現性への影響を最小限に抑える必要があります。また、入射角度や環境光の変動にも安定した光学特性を持つことが求められ、薄膜の高度な設計技術が活用されています。

このようにハーフミラーは、映像技術から精密計測まで幅広く活用されており、その性能は薄膜技術や基板材料の進化と密接に連動しています。

【5】ハーフミラー選択時のポイントまとめ

ハーフミラーは光学システムの一部として機能させるため、性能面や仕様の適合性を最優先で検討する必要があります。

①反射率・透過率の精度と安定性

設計波長や入射角度に対して、求められる反射・透過比率が安定しているか。光学的な干渉効果を最大限に活かすため、膜厚や膜質の均一性が高いことが求められます。

②波長帯・角度依存特性

使用する光源の波長帯に最適化されているか、また使用環境の入射角変化にも性能が影響されにくいかを確認します。

③耐久性・環境適応性

長期使用や環境変化（温度・湿度・紫外線・化学薬品）に耐えうる膜構造であるか。信頼性を確保するため、耐久試験の実績も重要です。

④基板材質・形状の適合性

光学的特性だけでなく、機械的な寸法精度や熱膨張特性も考慮し、全体システムとの相性を検討します。

⑤成膜技術・製造プロセスの信頼性

成膜方法や品質管理体制が安定しているか、ロット間のばらつきが少ないかも技術者の選定基準になります。

安達新産業株式会社では、ご検討中のお客様に向け、すぐに評価可能な標準在庫フィルターをご用意しています。試作・検証期間の短縮、スピーディーな製品立ち上げにぜひご活用ください。

【6】ハーフミラーの今後の展望

光学技術の急速な進歩に伴い、ハーフミラーに対する性能要求は一層高度化しています。今後の展望として、以下のような技術開発と市場動向が注目されています。

✅高耐久・高耐環境性能の強化

従来の薄膜技術では、長時間の連続稼働や高温・高湿度、化学腐食など過酷な環境における膜の安定性確保が課題でした。今後は、イオンビームアシスト蒸着やイオンビームスパッタリングなどの高密度成膜技術の活用により、薄膜の空隙率を極限まで低減し、酸化や剥離を抑制するコーティング技術が進展しています。これにより、産業用レーザーシステムや宇宙・航空分野などの高信頼性用途にも対応可能なハーフミラーの実現が期待されます。

✅微細加工技術との融合によるマイクロ光学素子展開

半導体リソグラフィー技術やナノインプリント技術の進化により、ハーフミラーを極小サイズで高精度に形成することが可能となりました。これにより、マイクロオプティクスやウェアラブルデバイス、医療用内視鏡など、狭小スペースでの高度な光制御が求められる分野での応用が拡大しています。微細なパターン制御と高均一な膜厚管理が、性能の鍵となります。

✅多波長対応・特殊波長帯域への対応拡大

近年、センシングや医療などの分野で利用される光源の波長帯域が多様化しており、複数波長を同時に制御可能なハーフミラーの需要が高まっています。特に近赤外線（NIR）、中赤外線（MIR）、紫外線（UV）帯域に対応した多層膜設計が進み、高度な分光技術に貢献しています。波長選択性や角度依存性を高度に制御するために、光学シミュレーション技術と精密成膜技術の統合が不可欠です。

✅省エネルギー・環境配慮型材料・成膜技術の開発

持続可能な社会実現のため、成膜プロセスにおけるエネルギー消費低減や有害物質の排出抑制、リサイクル性に優れた材料選定が重要課題となっています。これに伴い、環境負荷の少ない成膜技術（低温成膜、高効率ターゲット利用など）や、環境規制に適合した新規誘電体材料の探索・開発も活発化しています。

補足：ドラゴンボールのスカウターはハーフミラーか？

人気アニメ『ドラゴンボール』に登場するスカウターのディスプレイは、片側から外の景色を見ながら情報表示が可能な透明ディスプレイとして描かれています。これは実際の光学技術で言うところのハーフミラーに近い構造をイメージしていると考えられます。つまり、ディスプレイ側からの情報光を反射・表示しつつ、ユーザー側からは背景の景色を透過して見ることができる「部分反射・部分透過」の光学特性が求められるため、ハーフミラー技術の応用例として興味深い例と言えるでしょう。
