反射防止膜を徹底解説します!
反射を防止する=透過率を向上させる・・ということです。
反射防止膜(AR膜)は、光学機器やディスプレイ、ガラス製品に欠かせない重要な技術です。通常、ガラスなどの表面では光が反射してしまい、視認性が低下しますが、反射防止膜はその反射を最小限に抑えます。この薄膜技術は、光の透過率を向上させ、より鮮明で快適な視覚体験を提供します。特にカメラレンズやスマートフォンのスクリーンなど、日常的に使用される製品において、その効果は顕著です。反射防止膜の基本原理や種類、主な用途について紹介します。
【1】反射防止膜とは
通常、一般的なガラスに光が入射すると、そのうち92%が透過し、残りの8%は反射されます。この反射は、ガラスの表面と裏面でそれぞれ4%ずつ発生し、合計で8%の光が反射することになります。この反射光は「裏面反射」と呼ばれ、透過する光の量を減少させる原因となります。
反射防止膜(AR膜)は、この裏面反射を防ぐために、ガラスの表面に非常に薄い膜を施すことで、反射を抑制します。この膜の主な目的は、反射光を最小限にし、より多くの光が透過するようにすることです。これにより、光学製品やディスプレイの視認性が向上し、反射によるグレアや眩しさを軽減することができます。
【2】反射防止膜の仕組み
光がガラスなどの表面に当たると、一部の光は反射してしまいます。反射防止膜は、この反射を減らすための特別な薄い膜です。
この膜の厚さを「光の波の長さ(波長)」のちょうど1/4の厚さにすると、不思議なことが起きます。膜の表面とその下のガラスの表面で反射した光が、お互いにタイミング(位相)がずれて、ぶつかり合って打ち消し合うのです。つまり、光の反射が「干渉」によって消えてしまい、結果としてより多くの光が透過する、という仕組みです。
ただし、この効果がうまく働くのは、ある特定の波長(色)の光に対してです。だから、1枚の膜(単層膜)だけでは、反射を減らせる光の色は限られます。より多くの色(波長)の光に対応したいときは、複数の膜(多層膜)を重ねることで、広い範囲の光に対応できるようになります。

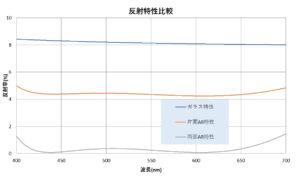

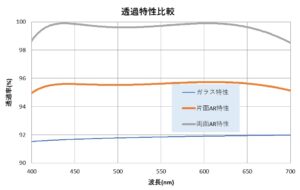

実際に反射防止膜を成膜して比較しました↓
左はスッキリしていますが、右側は表面に反射があり見にくいですよね!
反射防止膜は、通常、薄い層の光学膜を複数重ねることで、反射を最小限に抑える原理を利用します。膜の厚さや屈折率は、光の波長に合わせて調整されます。具体的には、反射防止膜の厚さが光の波長に対して特定の条件を満たすように設計されており、これによって反射光が互いに打ち消し合う(干渉)効果を得ます。
光学機器やディスプレイ、カメラレンズ、眼鏡、太陽光パネルなどさまざまな用途に使用されるのは、反射による光損失が画像品質に大きな影響を与えることを防ぐためです。反射防止膜により、スクリーン上の光の反射を減らし、視認性を改善し、屋外での使用や強い照明下でも快適に使用できるようになります。
【3】反射防止膜の種類
反射防止膜(AR膜)には、使用目的や性能要求に応じていくつかの種類があります。以下に、主な反射防止膜の種類を「構造」「製造方法」「目的」などの観点から詳しく解説します。
1. 構造による分類
◆ 単層反射防止膜(Single-layer AR Coating)
単層膜は、1層だけのとても薄い膜をガラスなどの表面にコーティングしたものです。主に真空蒸着で成膜します。比較的コストが安く、作り方もシンプルなため、よく使われています。ただし、反射を減らせる(透過率を向上させる)のは特定の色(波長)の光に限られます。
構造 :1層の光学膜(通常は中間屈折率)を基板に成膜。
特長 :単一波長に対して高い反射防止効果を持つ。成膜プロセスがシンプルで、低コスト。
使用例:各種FAセンサー、特定波長のレーザー用途。
弱点 :可視光全体には対応できず、色ムラが出ることも。
◆ 多層反射防止膜(Multilayer AR Coating)
多層膜は、屈折率の違う薄膜を何層も重ねて作ります。これにより、いろいろな色の光に対して反射を減らすことができるのが特徴です。そのため、カメラレンズや望遠鏡など、高い精度が求められる光学機器によく使われます。
構造 :高屈折率・低屈折率の材料を交互に積層。
特長 :広帯域(可視~近赤外など)の反射防止に対応。複数波長や広角入射光に強い。
使用例:カメラレンズ、顕微鏡、太陽電池パネル、ARグラスなど。
弱点 :成膜プロセスが複雑で、単層と比較するとコストが高くなる傾向。
◆ グラデーション膜(Gradient-index AR Coating)
構造 :膜の屈折率が徐々に変化していく構造(連続的な屈折率分布)。
特長 :反射がよりなめらかに減衰され、超広帯域に対応可能。表面反射を限りなくゼロに近づける。
使用例:高精度な科学機器や高性能レンズ。
弱点 :製造がかなり困難。量産には不向き。
当社(安達新産業株式会社)は、多層膜の成膜技術を得意としています。ご相談やご質問があれば、お気軽にお問い合わせください。
【4】反射防止膜の効果事例(用途別のメリット)
反射防止膜(AR膜)は、ガラスや樹脂、光学レンズなどの表面に施すことで、光の反射を減らし、透過率を高めるための技術です。通常、ガラスは光を通しますが、その一部は表面で反射してしまいます。特に屈折率の高いガラスほど反射が大きく、裏面からの映り込みや光のロスが発生しやすくなります。そこで反射防止膜を使うことで、次のような効果が得られます。
①光センサーの「誤動作」を防止
効果 :余計な反射や二重映り(ゴースト)を抑え、正確な信号処理を実現。
用途 :LiDAR・赤外線センサー・自動運転車のカメラなど
メリット:誤検出・誤動作を防ぎ、安全性・精度を向上。
②液晶画面の「映り込み」を防止
効果 :画面に蛍光灯や外光が映り込んで見にくくなる現象を軽減。
用途 :スマートフォン・タブレット・カーナビ・ATMなど
メリット:屋外や明るい場所でも、画面の文字や画像が見やすくなります。
③ 眼鏡・カメラの「明るさ」アップ
効果 :光の透過率が上がり、クリアで明るい視界・画像を実現。
用途 :メガネのレンズ、カメラ・望遠鏡・顕微鏡のレンズなど
メリット:撮影のコントラスト向上、目の疲れの軽減、夜間の視認性アップ。
④その他の応用例
太陽電池 :光の取り込み効率を高め、発電性能を向上。
ディスプレイ :鮮やかな映像表示と高コントラストを実現。
医療用スコープ : 明るくクリアな画像で診断精度をサポート。
プロジェクター :映像のにじみや乱反射を抑え、投影画質を改善。
当社では、ガラスだけでなく、樹脂基板や半導体基板にも反射防止膜の成膜が可能です。これにより、さまざまな用途に対応した高品質な反射防止膜を提供しています。
東亞合成樹脂への赤外反射防止コーティング
ポリカーボネート樹脂への反射防止コーティング
【5】反射防止膜を選ぶ際のポイント(詳細解説!)
反射防止膜(AR膜)は、用途や環境によって求められる性能が大きく異なります。5つの観点を踏まえて選定することで、目的に適した高性能な膜を実現できます。
① 使用する波長帯・入射角
可視光・赤外線(IR)・紫外線(UV)など、どの波長の光に対応するかを明確にすることが重要です。
可視光 :400–780nm LD、家電、センサーなどに最適
近赤外線:780–2500nm ToF、LiDAR、赤外カメラ、通信機器などで使用
中赤外線:3~20μm レーザ用ウィンドウ、人感センサなどで使用
紫外線 :200–400nm UV検出器や科学機器、医療用の特殊レンズなど
ポイント:単層膜は特定波長に、多層膜は広い波長範囲に対応します。必要な帯域幅に応じた膜構成が求められます。また入射角も設計の重要なポイントになります。
② 使用環境
膜の耐久性や特性は、設置場所の環境条件によって大きく左右されます。
屋外使用:紫外線・雨風・気温差に強い耐候性が必要
高温環境:熱による膨張や膜の劣化に耐えられる構造が求められる
湿気や薬品環境:耐湿性・耐薬品性のある膜材料を選定
ポイント:屋外や産業用途では、防汚性や硬度、耐熱性などを追加した多機能AR膜が有効です。
光学薄膜の耐湿熱試験結果を公開!
③ 基板の材質
反射防止膜は、どのような基材にコーティングするかによって、材料や成膜条件が変わります。
ガラス :光学用途で最も多い。耐熱性も高く、各種膜に対応可能。樹脂と比較しても結果安くなる。
樹脂(PCなど):軽量・曲面形状でも使用されるが、低温・柔軟な成膜プロセスが必要
Si・Ge・サファイア:センサーや半導体デバイスに使用。膜の密着性や熱膨張差への対応が必要
ポイント:基板との屈折率差・熱膨張係数の差も考慮し、適切な膜材と成膜法を選びましょう。
④ コストと性能のバランス
高性能な反射防止膜ほどコストも上昇するため、目的に応じた最適化が重要です。
単層膜:安価・シンプル・波長限定的。大量生産品や限定波長用途に最適
多層膜:広帯域・高性能だが高コスト。精密機器や高画質が求められる製品用途が主。
ポイント:使用目的(例:産業用・民生用・医療用など)に応じて、“必要十分な性能”に調整することが費用対効果の鍵です。
⑤ 量産性と信頼性
試作だけでなく、量産スケールで安定した品質を確保できるかどうかも非常に重要です。
高スループット対応:多数枚処理への対応力
成膜装置の安定性:膜厚のばらつきを抑える制御技術の有無
長期信頼性:膜の剥離、経時劣化、外観変化の評価実績があるか
ポイント:量産を見越すなら、試作〜量産ラインまで一貫対応できる成膜パートナーの選定が重要です。
さいごに・・先端分野における反射防止膜の展望
反射防止膜(AR膜)は、近年、スマートデバイスやディスプレイ用途にとどまらず、最先端の科学・産業分野でもますます重要性を増しています。ナノテクノロジーや新素材の導入により進化を続けています。様々な分野でさらなる発展が期待されています。
①AR/VR デバイス
AR(拡張現実)・VR(仮想現実)デバイスでは、複雑な光学系を通じてリアルな映像体験を実現する必要があります。そのため、複数のレンズ・プリズム・光波導などを通る際の反射ロスやゴースト像を最小化することが求められます。
◆多層AR膜により、広い波長帯での反射を抑制
◆画面のコントラスト・鮮明度が向上し、目の負担を軽減
◆レンズ内部での多重反射や光漏れを防止し、視覚体験を向上
🟢 今後の展望:高屈折率素材やフレネルレンズとの組み合わせに最適化されたAR膜の需要が想定されます。
②量子コンピューティング
量子コンピュータは、光子やレーザーを用いた極めて高精度な光学制御が必要です。そのため、わずかな反射や光の散乱もシステム誤動作や信号ノイズの原因となることがあります。
◆極限まで反射を抑えるAR膜により、光子の経路制御を安定化
◆光学素子(ビームスプリッター、光ファイバー端面、レンズ等)に応用
◆単一波長や狭帯域に最適化された専用ARコーティングが不可欠
🟢 今後の展望:低温・高真空環境に対応するAR膜、超低損失光学素子向けの開発が活発化。
③宇宙産業
人工衛星、宇宙望遠鏡、地球観測装置などでは、極限環境(真空、放射線、急激な温度変化)における光学性能の維持が重要です。反射防止膜は、これらの機器の撮像精度や光検出効率の向上に貢献しています。
◆太陽光や地球反射光によるノイズを低減し、高コントラストの観測を実現
◆宇宙用材料に対応した耐放射線性・耐熱衝撃性のあるAR膜を採用
◆長期ミッション向けに、経年変化の少ない高耐久設計が重要
🟢 今後の展望:宇宙望遠鏡の光学系や惑星探査機のセンサー向けに、波長選択性の高いAR膜の需要が想定されます。
