医療・ヘルスケア分野において、光はすでに不可欠なインフラとなっています。内視鏡、蛍光観察装置、血液分析装置、パルスオキシメータ、ウェアラブルバイタルセンサ、さらには再生医療や光治療装置に至るまで、あらゆる場面で「波長選択」「反射制御」「迷光抑制」「高感度検出」といった光学制御技術が求められています。

しかし実際の設計現場では、装置メーカーと光学薄膜メーカーが初期段階から十分に議論するケースはまだ多いとは言えません。結果として、光学系の後工程でフィルタやミラーが“後付け”され、本来得られたはずのS/N向上や小型化、低消費電力化の余地が残されたまま製品化されることも少なくありません。医療・ヘルスケア分野における光学薄膜の役割を再定義し、「部材供給」ではなく「機能共創」の視点からどのような可能性があるのかを考察します。

1.バイオセンシングにおける波長設計の本質

バイオセンシング機器における光学設計の基本は、特定の生体分子が示す光学特性を利用し、必要な波長成分だけを正確に取り出すことにあります。多くの測定系では、生体分子が特定波長で吸収または蛍光を示す性質を利用しており、測定精度は「目的信号の波長をどれだけ純度高く抽出できるか」に大きく依存します。例えば、血中酸素飽和度測定では、酸化ヘモグロビンと還元ヘモグロビンが示す吸収スペクトルの差を利用し、赤色域と近赤外域の透過光を比較することで酸素飽和度を算出します。また蛍光免疫測定では、蛍光色素を励起する波長と、そこから放出される蛍光波長を確実に分離する必要があり、励起光の漏れ込みをどこまで抑えられるかが検出感度を決定します。

このような用途では、光学フィルタの「中心波長」だけが合っていればよいわけではありません。実際の装置環境では、光源・光学系・検出器の特性が複雑に重なり合い、最終的な測定信号が決まります。例えば次のような要素が同時に影響します。

🟦LEDやLDが持つ数十nm程度のスペクトル幅
🟦温度変化によるピーク波長のドリフト
🟦光学系配置による入射角分布（斜入射成分）
🟦フォトダイオードやCMOSセンサの波長感度特性
🟦光学部材や筐体内部で発生する迷光反射

このため光学フィルタの設計では、単なる透過波長ではなく以下のようなパラメータを含めた総合設計が必要になります。

✅透過帯域の半値幅（FWHM）
✅エッジ特性（カットオン／カットオフの鋭さ）
✅入射角による波長シフト特性
✅偏光依存性

特に蛍光検出系では、励起光と蛍光波長の差が数十nm程度しかない場合もあり、遮断域の性能が不十分だと励起光がそのまま検出器に到達してしまいます。この結果、蛍光信号に対するバックグラウンド光が増加し、検出限界や定量精度に直接影響します。さらに近年は医療機器の小型化やウェアラブル化が進み、低消費電力化のためLED駆動電力が抑えられる傾向にあります。その結果、受光側で得られる信号はより微弱になり、光学系内部の迷光や不要波長成分の影響が相対的に大きくなっています。遮断域のわずかなリークや反射光であっても、測定誤差として顕在化する可能性があります。

したがって、バイオセンシング用途の光学フィルタには単純な高透過率だけではなく、「測定系全体のS/N比を最大化するスペクトル設計」が求められます。光源特性、検出器特性、光学配置を踏まえたうえで透過帯域と遮断特性を最適化することが、安定した測定結果につながります。ここで重要なのは、光学フィルタの仕様が単なる部品スペックではなく、装置性能そのものに直結する設計要素であるという点です。

フィルタの選定は「中心波長が合っているか」だけで判断するべきではありません。むしろ以下のような仕様は、装置性能や再設計リスクに直結するため、仕様検討段階で確認しておくことが重要になります。

✨半値幅（FWHM）が測定原理に対して適切か
✨実装時の入射角条件で波長シフトが発生しないか
✨光源温度変化に対して透過帯域がずれないか

これらの条件を十分に考慮せずにフィルタを選定すると、装置評価段階でS/N比が想定より低下し、光学系の再設計やフィルタ仕様の再検討が必要になるケースも少なくありません。医療機器では、このようなわずかな光学特性の違いが測定値のばらつきや検出感度の差として現れます。つまり光学フィルタの設計は、単なる光学部品の選定ではなく、診断精度を支える重要な設計要素の一つと言えます。そのため近年では、装置開発の初期段階から光源特性や検出原理と合わせて光学薄膜設計を検討することで、より高い測定精度と安定性を実現するアプローチが重要になっています。

2.反射・吸収制御が変える内視鏡・観察系の画質

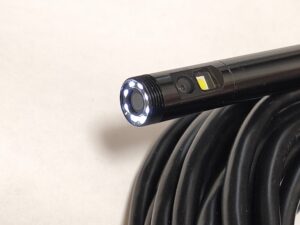

内視鏡や顕微鏡などの医療観察装置では、画質を左右する大きな要因の一つが迷光（ストレイライト）とゴーストの抑制です。特に体内観察や蛍光観察では、強い照明光の中から微弱な信号を読み取る必要があり、光学部材で発生するわずかな反射や不要光が画像コントラストに大きく影響します。例えば蛍光観察では、励起光は非常に強い一方で、検出する蛍光信号はそれに比べて数桁小さいことも珍しくありません。そのため、レンズ、窓材、ミラー、フィルタなどの光学部材における表面反射や内部反射をどれだけ抑制できるかが、観察できる情報量を大きく左右します。光学部材の表裏面で発生する数％程度の反射であっても、光学系内で多重反射を起こすことで迷光となり、画像のコントラスト低下やフレアの原因になることがあります。

このような問題を抑えるため、内視鏡や顕微鏡では反射防止膜（ARコーティング）や高反射ミラーなど、光学薄膜による反射制御が重要な役割を担っています。

誘電体多層膜を用いた高反射ミラーでは、設計波長において99％以上の反射率を実現することが可能です。特定波長のみを効率よく反射させることで、光路の分離や波長選択を高精度に行うことができます。しかし誘電体多層膜は、構造上どうしても入射角や偏光状態に応じて反射スペクトルが変化する特性を持っています。設計時に正入射を前提としていても、実際の光学系では斜入射成分が存在するため、実装後に反射波長がシフトし、想定していた波長分離性能が得られないケースもあります。

一方で、アルミニウムや銀などを用いた金属ミラーは、広い波長域にわたって比較的安定した反射特性を持つという利点があります。光学設計の自由度が高く、角度依存性の影響も比較的小さいため、広帯域の反射用途では有効な選択肢となります。ただし金属膜は、波長域によっては酸化や硫化による反射率低下が発生する可能性があり、長期安定性を確保するためには保護膜設計や環境耐性の検討が必要になります。

医療機器の場合、これらの光学特性に加えて使用環境に対する信頼性も重要な設計条件となります。装置によっては高温蒸気滅菌や薬剤による洗浄工程が行われるほか、体液や薬品への曝露、高湿度環境などにさらされることもあります。そのため、単に反射率や透過率といった光学性能だけでなく、以下のような要素も含めて設計する必要があります。

🟪滅菌プロセスに耐える耐熱性
🟪洗浄薬品に対する耐薬品性
🟪多層膜の密着性と長期安定性
🟪湿度環境での膜劣化や腐食耐性

これらの条件を考慮せずに光学部材を選定すると、装置の評価段階や量産後に膜剥離や反射率低下が発生し、再設計が必要になる可能性があります。光学ミラーやコーティング部材を選定する際には「反射率」だけで判断するのではなく、実装条件や使用環境まで含めた仕様確認が重要です。特に次のような項目は、装置の信頼性や量産安定性に直結するため、仕様検討段階で確認しておくことが推奨されます。

✨設計波長に対する入射角依存性
✨偏光による反射率変化の有無
✨滅菌工程（高温蒸気、薬剤）への耐久性
✨金属膜の場合の酸化防止構造や保護膜仕様

医療観察装置では、わずかな迷光や反射率低下がそのまま画像品質の低下として現れます。したがって光学薄膜は単なる光学部品ではなく、観察性能と装置信頼性を支える基盤技術と言えます。反射特性、吸収特性、耐環境性をバランスよく設計するためには、材料選定、成膜プロセス、膜応力管理などを総合的に検討する必要があります。こうした課題に対しては、装置設計の段階から光学薄膜の専門知見を取り入れることで、より安定した性能と長期信頼性を確保することが可能になります。

3.ウェアラブル医療機器と角度依存設計

4.光治療・殺菌分野における高耐久薄膜

紫外線や特定波長レーザーを用いた治療・殺菌分野では、高出力光源に耐える光学部材が必要です。ここではレーザー損傷閾値（LIDT）や膜内吸収が大きな課題となります。短波長域では材料選択肢が限られ、吸収損失や膜応力によるクラックが問題になります。さらに医療用途では安全基準への適合も必須であり、単に高出力対応というだけでは不十分です。高耐久設計と光学特性を両立させるためには、材料物性、成膜方式（蒸着、スパッタリング、イオンアシストなど）、基板との熱膨張差まで含めた総合設計が求められます。ここでも早期段階からの技術対話が重要になります。

共創という選択肢―安達新産業株式会社からの提案―

医療・ヘルスケア分野において、光学薄膜は単なる受動部材ではありません。診断精度、治療効果、安全性を左右する装置性能の中核技術の一つです。バイオセンシング、蛍光観察、光治療、ウェアラブルセンシングなど、多くの医療機器では「どの波長を通し、どの波長を遮断するか」「どの光を反射させ、どの光を吸収させるか」という光の制御が、そのまま測定原理や検出精度に直結します。

しかしながら、現実の開発プロセスでは、光学薄膜はしばしば装置設計の後工程で検討される部材として扱われています。装置仕様がほぼ固まった段階でフィルタやミラーを選定するケースも多く、本来であれば実現できたはずのS/N改善や小型化、消費電力低減の余地が残されたまま製品化されてしまうこともあります。安達新産業株式会社は、この状況に対して一つの提案をしています。それは「仕様を受け取って部材を供給する関係」から、「測定原理の段階から議論する共創型の開発」へ発想を変えることです。医療機器の光学設計では、

⬜センサが検出したい生体情報／光源のスペクトル特性／受光素子の感度曲線
⬜光学系の配置や入射角条件／装置の小型化・省電力化要求

といった複数の条件が重なり合い、最終的な測定性能が決まります。光学薄膜はその中で波長選択と迷光抑制を担う重要な役割を持っており、設計の初期段階から検討することで装置全体の性能最適化が可能になります。安達新産業株式会社では、装置メーカー様やセンサ開発者様とともに、以下のような技術議論を行うことを重視しています。

✨測定対象となる生体信号の分光特性の整理、光源スペクトルとフィルタ透過帯域の最適化
✨迷光低減を目的とした反射制御設計、実装条件を考慮した角度依存設計、(医療用途に求められる耐環境信頼性の検討・・・将来的には）

これらは単にフィルタを選定する作業ではなく、装置の測定原理と光学構成を一体で設計するプロセスです。光源メーカー、センサ設計者、光学薄膜技術者が同じテーブルで議論することで、従来の延長線上にない性能向上や装置小型化の可能性が見えてきます。医療機器の世界では現在、医療機器の高精度化・在宅医療や遠隔医療の拡大、ウェアラブル診断機器の普及、小型・低消費電力デバイスへのシフト等、大きな流れの中で、光学薄膜は単なる光学部材ではなく、医療機器の機能を支える基盤技術としてますます重要になっています。

波長を選ぶことは、取得する情報を選ぶこと。反射を制御することは、ノイズを制御すること。

光を制御する技術は、医療機器の性能そのものを制御する技術でもあります。安達新産業株式会社は、光学薄膜を中心とした機能材料の知見を活かし、装置開発の初期段階から技術議論に参加することで、医療機器の性能向上に貢献したいと考えています。もし現在、次のような課題をお持ちであれば、ぜひ一度ご相談ください。

😖光学フィルタの仕様が測定原理に対して最適か判断できない
😖センサ小型化に伴い光学系の設計余地が少なくなっている
😖光学部材の環境耐久性や信頼性に不安がある

仕様が固まっていない構想段階でも問題ありません。むしろその段階から議論することで、より良い設計の選択肢が見えてくることも多くあります。医療・ヘルスケア分野の装置開発において、光学薄膜という視点から新しい可能性を一緒に探ってみませんか。安達新産業株式会社は、医療と光学技術をつなぐ共創パートナーとして、皆様との技術対話をお待ちしています。
