匠のバンドパスフィルター

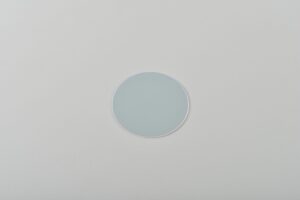

可視光バンドパスフィルター(BPF)

光を選ぶ!精度を極める!



バンドパスフィルターは、多層膜構造により光の干渉現象を制御することで、特定の波長のみを透過させる光学フィルターです。選択的透過フィルターとも呼ばれ、目的とする波長帯を通過させながら、それ以外の不要な波長成分を効果的にカットする機能を持ちます。特に、透過帯と遮断帯の境界が非常にシャープで、かつ透過率が高いため、精密な波長制御が求められる分野で重宝されています。



可視光領域(おおよそ400~700nm)におけるバンドパスフィルターは、分析・計測機器、分光装置、色彩センサー、蛍光観察装置、光学顕微鏡、光通信機器、さらにはFAセンサ(光電センサ、変位センサ)など、多岐にわたる産業・研究用途に用いられています。例えば、特定の蛍光波長のみを選択的に検出する分析機器や、LED光源との組み合わせで特定波長の照明を実現したい場合など、精密かつ安定したフィルター性能が要求されます。



安達新産業では、こうしたニーズに応えるため、透過する波長中心値(ピーク波長)、透過帯域幅(FWHM)、遮断波長範囲、透過率、遮断率などを含む各種仕様を、お客様の用途に応じて柔軟にカスタマイズ設計いたします。また、使用環境や角度依存性、フィルターサイズ、基板の材質なども考慮した最適なご提案が可能です。可視光領域でのバンドパスフィルターをご検討の際は、ぜひ安達新産業にご相談ください。用途や性能要件に応じた最適な光学フィルターを、豊富な経験と確かな技術力でご提供いたします。

特徴

  • 優れた可視光透過特性

    多層の誘電体膜を成膜することにより、光の干渉を利用することで特定波長を透過させるフィルターです。40年に及ぶ実績からシャープな波長切り分けと高い透過率を得ることを実現致しました。独自の成膜時の制御技術により、高耐久やシフト低減対応が可能です。

  • ご要望の波長帯での設計・カスタマイズが可能

    お客様のご要望の波長領域に合わせた設計・成膜(コーティング)が可能です。透過域のみならず、阻止域での制御も重要な要素です。基板の特性お客様の要望に合わせた設計を行いますので、お問い合わせ時に、基板種や波長帯をお伝え下さい。下記ページを合わせてご覧ください。

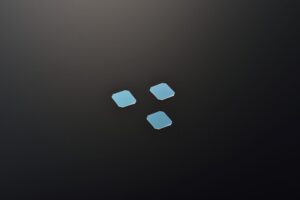

  • 部品形状対応も可能

    基板調達から成膜までの一貫対応に加え、ご要望の形状へのカット・部品化にも対応可能です。形状指定の場合は、詳細図面のご提供をお願いしております。

  • 万全の品質保証

    成膜から検査・梱包まで、すべての工程を必要なクリーン度を維持したクリーンルーム内で実施。膜中異物や微少欠陥への対策も万全です。また、すべての製品に対し、分光特性チャートを添付して出荷いたしますので、安心してご利用いただけます。

想定される応用用途は?

センサ・計測機器

FAセンサ・光電センサ(TOFセンサ)、分析機器、計測機器、レーザ距離計、半導体関連検査機器、3Dスキャニング

電気機器

マシンビジョン、LED照明機器、美容機器、CD/DVD

医療機器

ライフサイエンス、医療用レーザ

安達新産業は、変化の激しい時代においても「現場の技術」と「時代の要請」の両方を的確にとらえ、進化し続けるものづくり企業を目指しています。品質・環境・納期・柔軟性——どれも妥協できない製品開発において、信頼できるパートナーとしてお役立ちできれば幸いですまずはお気軽にご相談ください。



ご提案ラインナップ

最適な光学特性や、加工方法をご提案いたします
