近年、センサー技術の高度化やIoT機器の普及に伴い、クシ型電極（インターデジタル電極：Interdigitated Electrode、IDE）の需要が拡大しています。クシ型電極は、複数の電極指を櫛（くし）の歯のように交互に配置した構造を持ち、微小な電気特性の変化を高感度に検出できることから、ガスセンサー、湿度センサー、バイオセンサー、材料評価用基板など幅広い分野で利用されています。センシング対象の微量化や高感度化への要求が高まっており、電極幅や電極間隔を微細化した高精度なパターン加工技術へのニーズも増加しています。クシ型電極の基本原理から用途、設計上のポイント、また標準在庫品の活用メリットと、研究開発用途におけるカスタムパターン加工の可能性についてもご紹介します。

第1章 クシ型電極の構造と基本原理

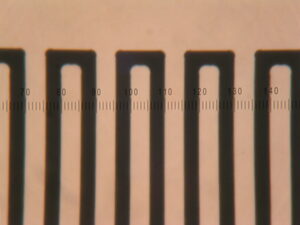

クシ型電極とは、二つの電極群が互い違いに噛み合うように配置された平面電極構造です。英語ではInterdigitated Electrode（IDE）と呼ばれ、センサー分野では非常に一般的な電極形状となっています。平行平板電極では電界は主に電極間の空間を直線的に通過しますが、クシ型電極では基板表面近傍に広がるフリンジ電界（Fringing Field）が形成されます。このフリンジ電界がクシ型電極の大きな特徴です。

電極表面に吸着した物質や形成された薄膜の誘電率、導電率、インピーダンスが変化すると、フリンジ電界を介して電気特性が変化します。そのため、表面状態の変化を高感度に検出することが可能となります。また、電極指の本数を増やすことで有効電極長を大きくできるため、限られた面積でも高い検出感度を実現できます。一般的な構成材料としては、

• ガラス基板上のCr/Au電極
• 石英基板上のAu電極
• アルミナ基板上のPt電極
• Si基板上のTi/Pt/Au電極

などが使用されます。用途に応じて基板材料や金属材料を選択することで、耐熱性、耐薬品性、導電性、生体適合性などを最適化できます。

第2章 クシ型電極が活躍する用途と市場動向

クシ型電極はセンシング技術の基盤部品として幅広い分野で採用されています。代表的な用途の一つが湿度センサーです。電極上に形成された感湿膜が水分を吸着すると誘電率が変化し、電極間容量が変化します。この変化を測定することで湿度を検出します。

近年注目されているガスセンサーでもクシ型電極は重要な役割を担っています。金属酸化物や導電性高分子などの感応膜を形成し、ガス吸着による抵抗変化やインピーダンス変化を検出します。環境モニタリングや工場の安全管理、自動車分野などで需要が増加しています。さらにバイオセンサー分野では、DNA、タンパク質、抗体反応などを電気的に検出するための電極として利用されています。近年のPOCT（Point of Care Testing）やウェアラブルデバイスの発展に伴い、高精度な電極基板への要求はますます高まっています。

材料研究分野でも活用が進んでいます。例えば、

• 導電性インク評価
• 薄膜材料評価
• ナノ材料特性測定
• 電池材料評価
• 電気化学測定

などの用途では、試験基板としてクシ型電極が広く利用されています。特に大学や研究機関では、新しい機能性材料の電気特性評価を目的としてクシ型電極を利用するケースが多く、研究開発用途の需要は今後も拡大すると考えられています。

第3章 標準在庫品のクシ型電極を活用するメリット

研究開発や新規センサー開発の現場では、「まず評価してみたい」というニーズが数多く存在します。しかし、専用設計によるクシ型電極の製作には、マスク設計や製造準備が必要となり、開発初期段階ではコストや納期が課題になる場合があります。

そのような場面で有効なのが標準在庫品のクシ型電極です。

標準品の最大のメリットは、評価開始までの時間を大幅に短縮できることです。研究テーマが立ち上がった段階や、新しい感応膜材料の性能確認を行う段階では、まず測定系を構築し、材料特性の傾向を把握することが重要です。標準在庫品であれば、設計や製造工程を待つことなく迅速に評価試験へ着手できるため、研究開発のスピード向上につながります。

また、試作段階では最適な電極仕様がまだ決まっていないケースも少なくありません。例えば、

「電極間隔は50μmがよいのか100μmがよいのか」
「電極長を長くした場合に感度はどの程度向上するのか」
「基板材料による差はどの程度あるのか」

といった検討項目が存在します。このような場合、まず標準在庫品を用いて基本データを取得することで、後工程の設計指針を効率的に決定できます。さらに大学や研究機関では、論文検討段階や予備実験段階において、できるだけ開発予算を抑えながら評価を進めたいという要望もあります。標準品はこうした初期検討用途にも適しています。

一方で、研究開発が進むにつれて、既存品では対応できない要求が明確になることがあります。例えば、

• より狭い電極間隔が必要
• 電極本数を増やしたい
• 特殊基板を使用したい
• 白金やITOなど特殊材料を使用したい
• ヒーターや温度センサーを集積したい

といった要求です。この段階ではカスタムパターン加工への移行が有効になります。つまり、標準在庫品は単なる既製品ではなく、研究開発を効率的に進めるためのスタート地点として重要な役割を担っています。まず標準品で迅速に評価を開始し、その結果をもとに最適な専用設計へ発展させる。この開発プロセスは、多くの研究機関や企業の開発現場で採用されている合理的なアプローチといえるでしょう。

安達新産業では、クシ型電極の標準在庫品をご用意しており、研究開発用途における初期評価をスピーディーにサポートしています。また、評価結果に応じた電極設計変更や特殊仕様への展開についてもご相談いただけるため、標準品からカスタム品まで一貫した開発支援が可能です。

第4章 クシ型電極設計で重要となるパターン仕様

クシ型電極の性能は、電極パターンの設計によって大きく左右されます。最も重要な設計パラメータは、電極幅と電極間隔です。電極間隔を狭くすると電界強度が増加し、高感度化が期待できます。一方で、製造難易度が上昇し、絶縁信頼性の確保も課題となります。

また、電極指の長さや本数も重要です。有効電極面積が増加することで感度向上が期待できますが、寄生容量の増加や測定系への影響も考慮しなければなりません。センサー用途によって最適設計は大きく異なります。例えば湿度センサーでは比較的大きな電極ピッチが採用されることがありますが、バイオセンサーや高感度ガスセンサーでは数十μm以下の微細パターンが要求されるケースもあります。さらに近年では、

• 多チャンネル化
• アレイ化
• マイクロ流路との組み合わせ
• MEMSとの融合

なども進んでおり、単純なクシ型形状だけでなく複雑な電極設計へのニーズも増えています。このような開発段階では、標準品を利用して初期評価を行い、その後用途に合わせてカスタム設計へ移行する流れが一般的です。研究開発のスピード向上という観点からも、標準在庫品とカスタム加工の両方を活用できる体制が重要になっています。

第5章 クシ型電極の製造技術とカスタムパターン加工

クシ型電極の性能を十分に引き出すためには、高精度なパターン形成技術が欠かせません。一般的な製造方法としては、真空薄膜形成技術とフォトリソグラフィを組み合わせた微細加工プロセスが採用されています。

まず基板上にCr、Ti、Au、Ptなどの金属薄膜を成膜し、その後フォトリソグラフィ工程によって電極パターンを形成します。必要に応じてウェットエッチングやドライエッチングを行い、微細なクシ型電極を作製します。近年では数十μmレベルのパターン形成だけでなく、さらに微細な領域への要求も高まっています。そのため、マスク設計から成膜、パターン加工までを一貫して対応できる加工メーカーの重要性が増しています。

研究開発用途では、
「既存のクシ型電極では電極ピッチが合わない」
「特殊基板上に形成したい」
「白金電極を使いたい」
「ヒーターや温度センサーを一体化したい」

といった要望が数多くあります。このようなケースでは標準品だけでは対応できず、専用設計によるカスタムパターン加工が有効です。

安達新産業では、ガラス、石英、サファイア、セラミックス、SiCなど各種基板への薄膜形成技術とフォトリソグラフィ技術を活用し、お客様の用途に合わせたパターン加工のご相談に対応しています。試作段階の少量案件から研究開発向けの特殊仕様まで、電極材料や基板材料の選定を含めて検討できることも大きな特長です。また、まずは標準在庫品で評価を開始し、その結果を踏まえて最適なカスタム仕様へ展開することで、開発期間の短縮とコスト低減にもつながります。
